통신부품및솔루션 리소텍이 개발한 기지국용 GPS Splitter는 기지국 장비 내에서 GPS신호를 외부 안테나로부터 수신하여 기지국내에서 분배하여 사용하게 되는 RF Block에 삽입되는 Active 방식의 분배기
GPS신호는 위성 4개에서 보내주는 위치, 거리, 시간 등이 포함된 신호로서 구성
- 본 제품의 주파수는 L1 1575.42MHz 대역 USP Data 수신 대역이 됨
GPS Splitter의 활용분야
- 기지국에서 GPS Splitter는 기지국내의 RF처리부의 트랜시버 및 RF Unit, 기저대역의 Trimming과 컨트롤을 위한 레퍼런스 동기화 신호원으로 사용되는 핵심소자로 이용됨
No |
항목 |
규격 |
|
|---|---|---|---|
1 |
Port 수 |
2, 4 |
|
| 2 | Port 규격 |
Input |
N TYPE(Female) |
Output |
N TYPE(Female) |
||
| 3 | Frequency Range |
1575.42 ± 2MHz |
|
| 4 | VSWR |
Input |
1.5 Max |
| Output | 1.5 Max |
||
| 5 | Gain |
0 ± 3.0dBm |
|
| 6 | Noise Figure |
5.5dB Max |
|
| 7 | Isolation |
30dB Min |
|
| 8 | RF Input Power |
-25dBm Max |
|
| 9 | Operating Voltage |
5V DC ± 10%, 40mA max |
|
| 10 | Voltage Supply |
모든 출력 Port |
|
| 11 | Drop Out Voltage to |
0.3V Max |
|

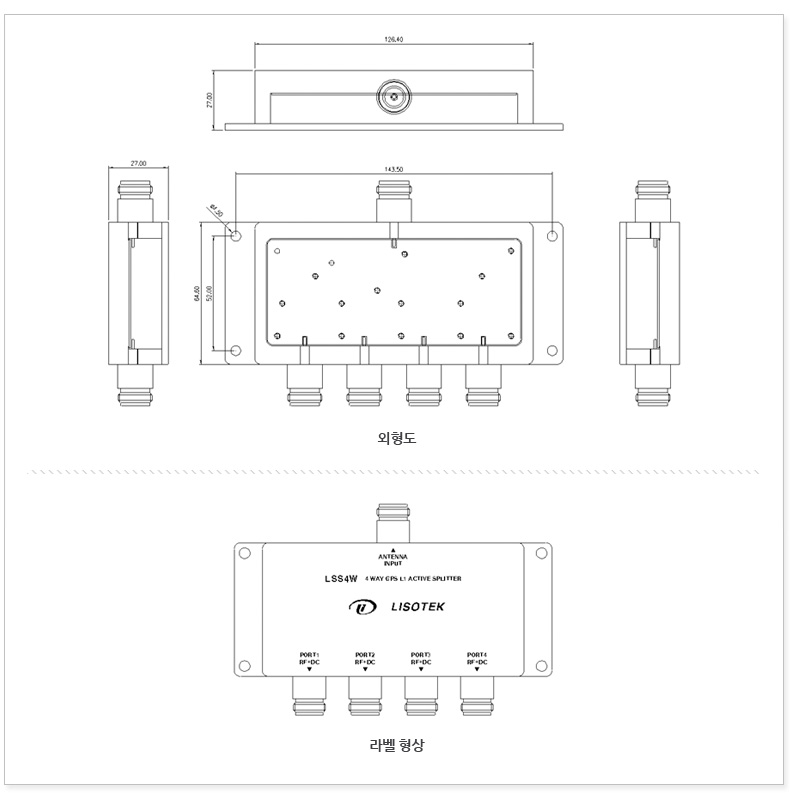

| 12 | Dimension(W x L x D) |
129.5 x 62 x 29mm |
|
| 13 | Weight |
496g |
|
