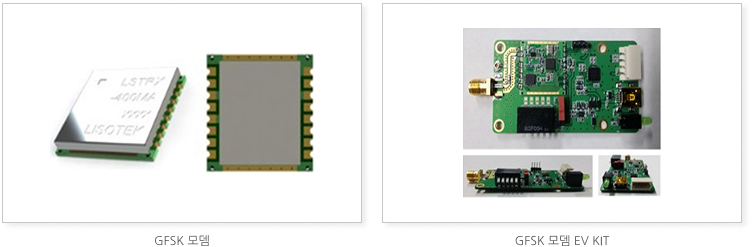

GFSK 무선 모뎀, 간편함과 안정성을 하나로

IoT 시대 안정적인 무선 데이터 통신을 위한 리소텍의 GFSK 모뎀은 무선 통신에 대한 전문 지식이 없는 사용자도 UART 통신만으로 손쉽게
양방향 데이터 통신 시스템을 구축할 수 있도록 설계된 올인원(All-in-one) 솔루션입니다.

Modulation방식은 Noise에 대해 우수한 GFSK 방식을 채택.
424.700~424.950MHz 대역 내에서 12.5KHz Step으로 21개의 채널을 가변가능. (424MHz Band)
447.275~447.975MHz 대역 내에서 8.5KHz Step으로 297개의 채널 가변 가능. (447MHz Band)
채널변경은 5Bit로 구성된 H/W Pin을 제어 하거나 UART 통신상의 간단한 명령으로 제어가 가능
기본 수신상태로 대기하다가 송신 신호가 있을 때만 송신 모드로 전환되는 송수신 자동 전환 모드 내장.
20.05mm X 20.05mm X 3.5mm Size의 SMD Type으로 Application 구현이 용이함.

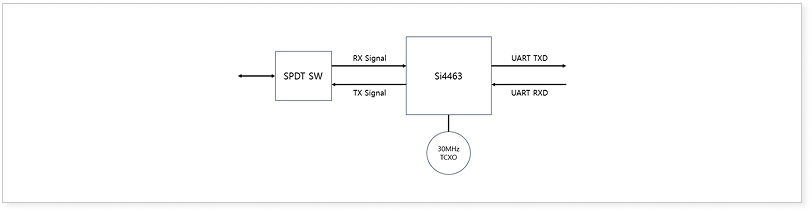

TCXO를 사용하여 주파수 정밀도 우수, 무선통신에 대한 전문 지식이 없고 무선통신 신 제어를 하기 어려운 사용자를 위하여 무선 통신 프로토콜을
내장하여 누구나 쉽게 사용할 수 있음.

리소텍 GFSK 모뎀은 다양한 산업 분야에서 최적의 무선 솔루션을 제공합니다.

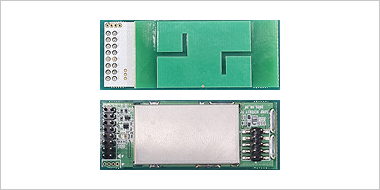

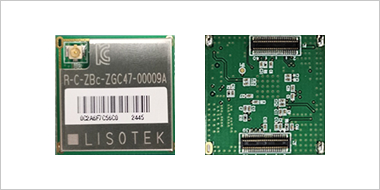

저전력 와이파이 + 블루투스 5.3 콤보 모듈

2.4GHz Single Band(802.11 b/g/n/ax+BLE 5.3 저전력 Combo Module
리소텍의 WiFi+BLE 5.3 모듈은 도어락 및 Edge deivce 등 베터리를 이용하는 저전력 IOT 제품에 특화되어 있는 제품입니다

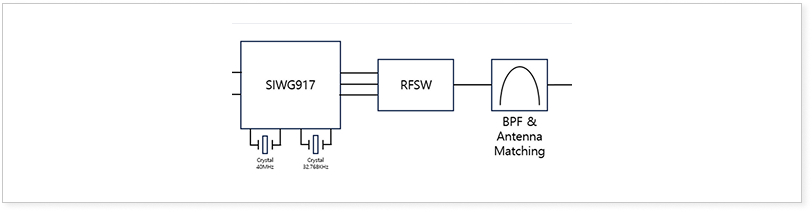

RF_OUT : 송신과 수신 신호를 RF_OUT Port를 통하여 주고 받으며 주파수 대역은 2400MHz ~2483.5MHz 이다.
Ø BPF & Antenna Matching : Band Pass Filter를 통하여 원신호 외의 신호를 억압하고 Antenna와 송수신 회로 사이의 매칭을 하여주는 회로이며 50Ω으로 매칭한다.
RF SW : WiFi 및 BLE신호의 송신 및 수신을 선택하는 스위치.
Crystal 40MHz : SIWG917의 Core에 기준 신호를 공급.
Crystal 32.768KHz : SIWG917의 RTC 회로에 기준 신호 공급
SIWG917 : WiFi 및 BLE 통신용 송수신 칩.
